RVCX、Z45X暗桿法蘭閘閥整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效有節約安裝空間�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
產品名稱： | 暗桿法蘭閘閥 | 產品型號： | RVCX、Z45X |
公稱通徑： | DN50～DN600 | 結構形式： | 閘板式 |
公稱壓力： | 1.0Mpa～2.5Mpa | 連接方式： | 法蘭、溝槽式 |
適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
閥體材質： | 球鐵、鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、氣 | 生產廠家： | 浙江嵐勝閥門有限公司 |
公稱壓力 | 強度試驗 | 水密封/上密封試驗 | 氣密封試驗 |
1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
1.0 | 1.5 | 1.1 | 0.6 MPa |
1.6 | 2.4 | 1.8 | |
2.5 | 3.8 | 2.8 |
序 號 | 零件名稱 | 材質 |
1 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
2 | 閘板 | 球墨鐵鐵外覆三元乙丙或丁腈橡膠 |
3 | 內六角螺栓 | 碳化處理 |
4 | 密封圈 | 丁腈橡膠、三元乙丙 |
5 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
6 | 閥桿 | 不銹鋼 |
7 | “O”形密封圈 | 丁睛橡膠、三元乙丙 |
8 | 止推軸承 | 錫青鋼 |
9 | 螺栓 | 不銹鋼 |
10 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
11 | 防塵罩 | 丁腈橡膠 |
12 | 手輪（傳動帽） | 鑄鐵 |
公稱壓力：1.0～2.5MPa | 工作溫度:0～120℃ | 法蘭標準:GB/T17241.6 GB9113 |
公稱通徑：50～400mm | 適用介質:水、油、氣等 | 試驗標準:GB/T13927 API598 |

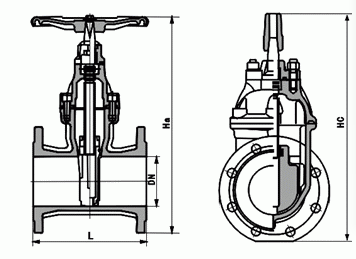

公稱壓力 | 公稱尺寸 | 結構尺寸mm | 公稱壓力 | 公稱尺寸 | 結構尺寸mm | ||
L | Ha/Hc | L | Ha/Hc | ||||
10～25 | 50 | 178 | 313/355 | 10～25 | 250 | 330 | 837/875 |
65 | 190 | 332/375 | 300 | 356 | 948/990 | ||
80 | 203 | 372/415 | 350 | 381 | 1010/1050 | ||
100 | 229 | 424/476 | 400 | 406 | 1220/1245 | ||
125 | 254 | 497/540 | 450 | 432 | 1280/1310 | ||
150 | 267 | 562/600 | 500 | 457 | 1480/1560 | ||
200 | 292 | 680/720 | 600 | 508 | 1665/1750 | ||
