Z41T/Z45T鑄鐵法蘭閘閥分明桿和暗桿適用于1.0MPa，工作溫度-29～200℃的管路上，用于截斷或接通管路中的介質。 可適用于水、蒸汽、油品等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
產品名稱： | 鑄鐵法蘭閘閥 | 產品型號： | Z41H、Z45H |
公稱通徑： | DN40～DN1200 | 結構形式： | 閘板式 |
公稱壓力： | 1.0MPa-1.6MPa | 連接方式： | 法蘭 |
適用溫度： | -20ºC～+200ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
閥體材質： | HT200、HT250、鑄鐵 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、蒸汽 | 生產廠家： | 浙江嵐勝閥門有限公司 |
型號 | 閥體 | 閥蓋 | 閘板 | 閥桿螺母 | 閥桿 | 填料 |
Z41T-10 | 灰鑄鐵 | 灰鑄鐵 | 銅 | 不銹鋼 | 油浸石棉盤根 | |

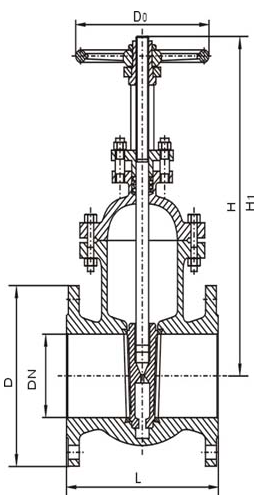

口徑 | Z41T-10 | ||||
L | D | H | H1 | D0 | |
40 | 165 | 145 | 250 | 295 | 160 |
50 | 180 | 160 | 270 | 325 | 180 |
65 | 195 | 180 | 300 | 380 | 180 |
80 | 210 | 195 | 330 | 420 | 200 |
100 | 230 | 215 | 410 | 520 | 200 |
125 | 255 | 245 | 470 | 610 | 240 |
150 | 280 | 280 | 550 | 710 | 240 |
200 | 330 | 335 | 700 | 915 | 320 |
250 | 380 | 390 | 830 | 1095 | 320 |
300 | 420 | 445 | 960 | 1275 | 400 |
350 | 450 | 500 | 1130 | 1500 | 400 |
400 | 480 | 565 | 1345 | 1760 | 500 |
450 | 510 | 615 | 1450 | 1920 | 500 |
500 | 540 | 670 | 1650 | 2170 | 720 |
600 | 600 | 780 | - | - | - |
700 | 660 | 895 | |||
800 | 720 | 1010 | |||
900 | 780 | 1110 | |||
1000 | 840 | 1220 | |||
1200 | 960 | 1450 | - | - | - |
型號 | 閥體、閥蓋、閘板 | 密封圈 | 閥桿 | 填料 |
Z45T-10 | 灰鑄鐵、球墨鑄鐵 | 不銹鋼 | 碳鋼、不銹鋼 | 浸油石棉盤根 |

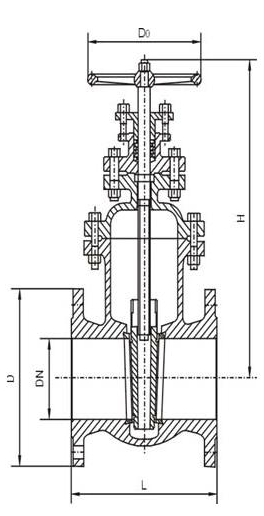

口徑DN（mm) | Z45T-10 | |||
L | D | H | D0 | |
40 | 165 | 145 | 300 | 160 |
50 | 180 | 160 | 300 | 180 |
65 | 195 | 180 | 340 | 180 |
80 | 210 | 195 | 360 | 200 |
100 | 230 | 215 | 400 | 200 |
125 | 255 | 245 | 500 | 240 |
150 | 280 | 280 | 550 | 240 |
200 | 330 | 335 | 620 | 320 |
