Z45X消防信號閘閥常應用于自動噴水消防管路系統,來臨界控供水管路,可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統,如果閘閥安裝位置離地面較高時,一般使用升桿閘閥,可以明顯指示閘閥開度,若安裝位置較低。則需用付開度指示閘閥。附開度指示彈性座封閘閥是傳統閘閥的更新?lián)Q代產品,克服了一般普通閘閥普遍存在的滲水和生銹、彈性疲乏、橡膠老化等缺陷。它使用彈性材質的閘板,利用彈性材質產生的微量變形補償作用.
產品名稱: | 消防信號閘閥 | 產品型號: | Z45X |
公稱通徑: | DN40~DN1000 | 結構形式: | 閘板式 |
公稱壓力: | 1.0Mpa~2.5Mpa | 連接方式: | 法蘭、馬鞍式、卡箍 |
適用溫度: | -20ºC~+150ºC | 驅動方式: | 手動、傘齒輪、電動、氣動、液動 |
閥體材質: | 球鐵、鑄鐵、鑄鋼、不銹鋼 | 制造標準: | 國標GB、德國DIN、美國API、ANSI |
適用介質: | 水、油、氣 | 生產廠家: | 浙江嵐勝閥門有限公司 |

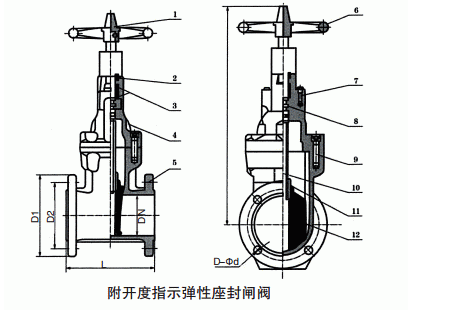

序號 | 名 稱 | 材 質 |
1 | 閥 體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
2 | 閘 板 | 球墨鑄鐵、外覆三元乙丙或丁腈橡膠 |
3 | 內六角螺栓 | 碳化處理 |
4 | 密封圈 | 丁腈橡膠、三元乙丙 |
5 | 閥 蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
6 | 閥 桿 | 2Cr13、不銹鋼 |
7 | “O”形密封圈 | 丁睛橡膠、三元乙丙 |
8 | 止推軸承 | 錫青鋼 |
9 | 螺 栓 | 不銹鋼 |
10 | 壓 蓋 | 球墨鑄鐵、鑄鋼 |
11 | 防塵罩 | 丁腈橡膠 |
12 | 手輪(傳動帽) | 鑄鐵 |
1、閥座底部無凹槽且為平底式結構,與閥體通徑一致,避免雜物淤積,使流體暢通無阻。
2、閥體閥蓋內外涂裝無毒性環氧樹脂,其厚度不低于5mm,在使用中不開裂,不脫落。
3、閥板表面全包覆橡膠,橡膠與骨芯架結合牢固,不易脫落,彈性優良。
4、閥桿與閥蓋之間上密封采用三道O型橡膠密封圈,閥桿轉動輕便,密封可靠且使用壽命長。
5、閥體采用精密鑄造工藝,與閥板精確吻合,密封性能好、互換性能好。
6、閥門零部件表面和內件材料均不受水腐蝕,可直接用于生活飲用水系統。

公稱通徑 | L | D1 | D2 | D3 | H | B | f | n-Φd | |||
mm | inch | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | ||||||
40 | 1 1/2″ | 165 | 88 | 110 | 150 | 310 | 18 | 3 | 4-Φ18 | ||
50 | 2″ | 178 | 102 | 125 | 165 | 340 | 20 | 3 | 4-Φ18 | ||
65 | 2 1/2″ | 190 | 122 | 145 | 185 | 370 | 20 | 3 | 4-Φ18 | ||
80 | 3″ | 203 | 133 | 160 | 200 | 410 | 22 | 3 | 8-Φ18 | ||
100 | 4″ | 229 | 158 | 180 | 220 | 450 | 24 | 3 | 8-Φ18 | ||
125 | 5″ | 254 | 184 | 210 | 250 | 480 | 26 | 3 | 8-Φ18 | ||
150 | 6″ | 267 | 212 | 240 | 285 | 550 | 26 | 3 | 8-Φ23 | ||
200 | 8″ | 292 | 268 | 295 | 340 | 630 | 30 | 3 | 8-Φ23 | 12-Φ23 | |
250 | 10″ | 330 | 320 | 350 | 355 | 405 | 750 | 32 | 3 | 12-Φ23 | 12-Φ27 |
300 | 12″ | 356 | 370 | 400 | 410 | 460 | 820 | 32 | 4 | 12-Φ23 | 12-Φ27 |
350 | 14″ | 381 | 430 | 460 | 470 | 520 | 980 | 36 | 4 | 16-Φ23 | 16-Φ27 |
400 | 16″ | 406 | 482 | 515 | 525 | 580 | 1010 | 38 | 4 | 16-Φ27 | 16-Φ31 |
450 | 18″ | 432 | 532 | 565 | 585 | 640 | 1195 | 40 | 4 | 20-Φ27 | 20-Φ31 |
500 | 20″ | 457 | 585 | 620 | 650 | 715 | 1270 | 42 | 4 | 20-Φ27 | 20-Φ34 |
600 | 24″ | 508 | 685 | 725 | 770 | 840 | 1390 | 48 | 5 | 20-Φ31 | 20-Φ37 |
700 | 28″ | 610 | 800 | 840 | 895 | 1550 | 40 | 5 | 24-Φ31 | ||
800 | 32″ | 660 | 905 | 950 | 1015 | 1750 | 44 | 5 | 24-Φ34 | ||
900 | 36″ | 711 | 1005 | 1050 | 1115 | 1950 | 46 | 5 | 28-Φ34 | ||
1000 | 40″ | 811 | 1110 | 1160 | 1230 | 2170 | 50 | 5 | 28-Φ38 | ||
