DJ41Y低溫長軸截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
產品名稱： | 低溫長軸截止閥 | 產品型號： | DJ41Y |
公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
公稱壓力： | 1.6MPa～16.0MPa | 連接方式： | 法蘭、焊接、螺紋 |
適用溫度： | -29ºC～-196ºC | 驅動方式： | 手輪、傘齒輪 |
閥體材質： | LCB碳鋼、LC3不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 液化天然氣、液氮、液氨、乙烯、丙烯、甲烷 | 生產廠家： | 浙江嵐勝閥門有限公司 |
結構比閘閥簡單，制造與維修都較方便。
密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
啟閉力矩大、啟閉較費力，啟閉時間較長。
流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
全開時閥瓣經常受沖蝕。
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗與檢驗 |
JB/T7749 | GB 12221 | JB79 | GB9131 | JB/T9092 |
公稱壓力PN | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
上密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 | ||
型號 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
工作壓力（MPa） | 1.6 | 2.5 | 4.0 | ||||
適用溫度（℃） | -45 | -101 | -196 | ||||
適用介質 | 液化天然氣、液氮、液氨、乙烯、丙烯、甲烷等低溫介質 | ||||||
材料 | 閥體、閥蓋 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
閥瓣、閥座 | 鉻鎳鋼＋鈷鉻鎢 | ||||||
閥桿 | 鉻鎳鋼 | ||||||

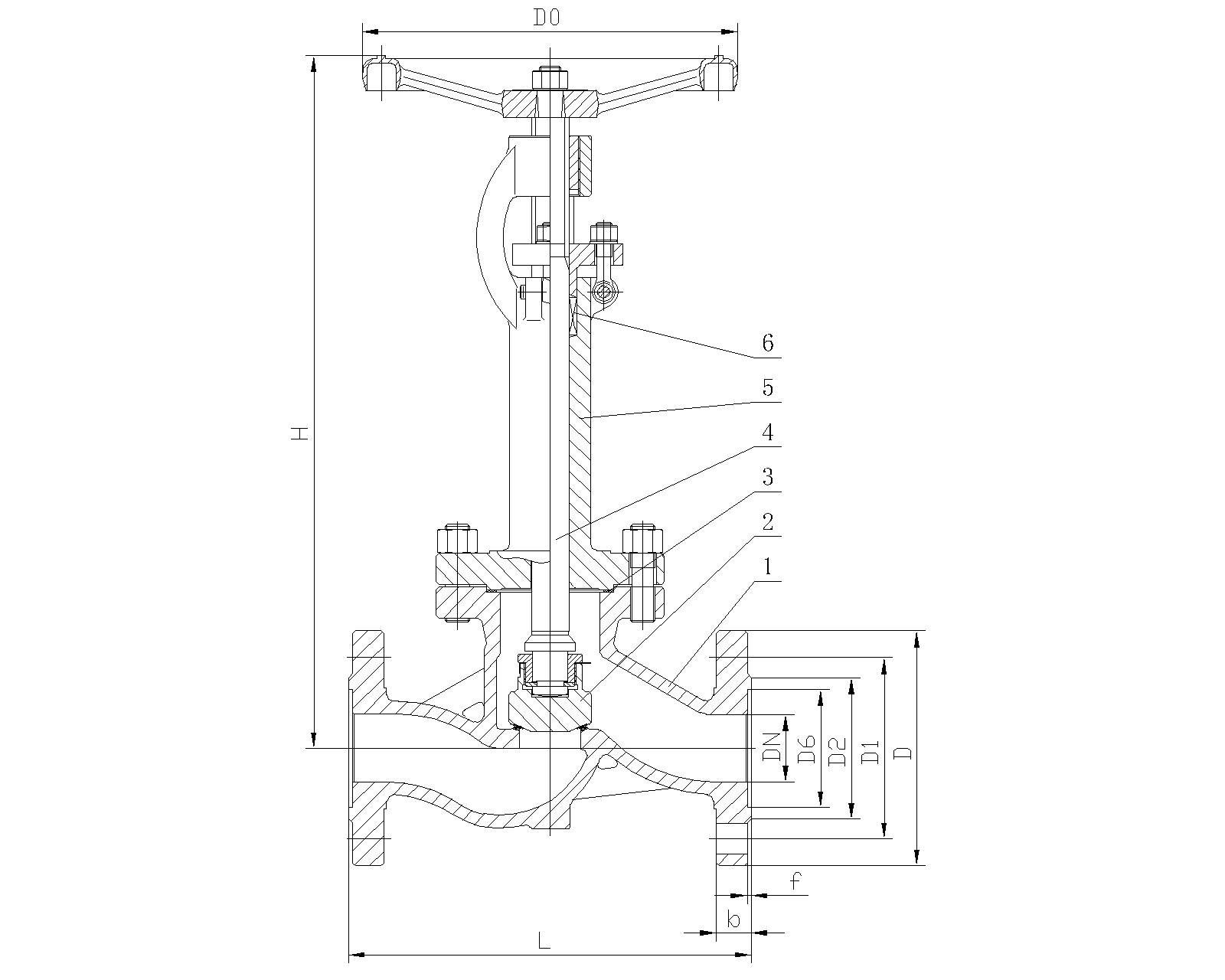

1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 | ||
-46℃ | -101℃ | -196℃ | |||||||||
凸面法蘭 RF | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 460 | 480 | 520 | 240 |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 475 | 505 | 525 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 520 | 550 | 590 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 545 | 575 | 615 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 590 | 620 | 660 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 650 | 680 | 730 | 400 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 850 | 880 | 930 | 400 | |
250 | 730 | 405 | 335 | 320 | 30 | 12-Φ25 | 956 | 986 | 1036 | 450 | |
300 | 850 | 460 | 410 | 375 | 30 | 12-Φ25 | 1095 | 1125 | 1175 | 500 | |
2.5MPa | 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 460 | 460 | 520 | 240 |
凸面法蘭 RF | 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 475 | 505 | 525 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 520 | 550 | 590 | 280 | |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 545 | 575 | 615 | 320 | |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 590 | 620 | 660 | 360 | |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 650 | 680 | 730 | 400 | |
200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 850 | 880 | 930 | 400 | |
250 | 730 | 425 | 370 | 332 | 36 | 12-Φ30 | 956 | 986 | 1036 | 450 | |
300 | 850 | 485 | 430 | 390 | 40 | 16-Φ30 | 1095 | 1125 | 1175 | 500 | |
4.0MPa | 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 483 | 504 | 546 | 240 |
凸面法蘭 RF | 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 499 | 530 | 551 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 546 | 578 | 620 | 280 | |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 572 | 604 | 646 | 320 | |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 620 | 651 | 693 | 360 | |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 683 | 741 | 767 | 400 | |
200 | 600 | 375 | 320 | 282 | 38 | 12-Φ30 | 893 | 924 | 977 | 400 | |
250 | 730 | 445 | 385 | 345 | 42 | 12-Φ34 | 1004 | 1035 | 1088 | 450 | |
300 | 850 | 510 | 450 | 408 | 46 | 16-Φ34 | 1150 | 1181 | 1234 | 500 | |
