J45H-Y型直流式截止閥的閥桿和通道成一定角度，其閥座密封面與進出口通道有一定角度。主要用來按通或截斷管路中的介質，一般不用于調節流量，適用的壓力、溫度范圍很大。結構較簡單，制造與維修都很方便，密封面不易磨損、擦傷，密封性較好，壽命較長，啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。廣泛用于給排水，煤氣，電力，冶金，石油，化工，輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉。
產品名稱： | Y型直流式截止閥 | 產品型號： | J45H |
公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 焊接、法蘭 |
適用溫度： | -29ºC～+425ºC | 驅動方式： | 手輪、傘齒輪、電動 |
閥體材質： | 鑄鋼、碳鋼、鍛鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、蒸汽、氣體、液體、粉料 | 生產廠家： | 浙江嵐勝閥門有限公司 |
型號 | 閥桿、閥蓋 | 灰鑄鐵 | 灰鑄銅 |
J45Y-16C | 閥桿、閥瓣 | 碳鋼 | |
閥桿螺母 | 銅 | ||
填料 | 石墨石棉盤根 | ||

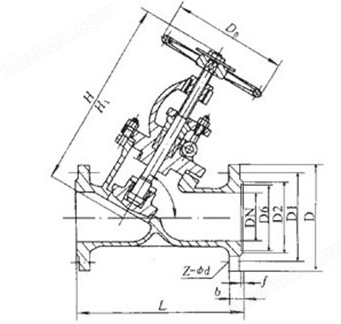

口徑 | 尺 寸 | ||||
L | D | H | H1 | D0 | |
20 | 150 | 105 | 195 | 215 | 90 |
25 | 160 | 115 | 265 | 290 | 100 |
32 | 180 | 135 | 290 | 320 | 120 |
40 | 200 | 145 | 315 | 355 | 140 |
50 | 230 | 160 | 325 | 365 | 160 |
65 | 290 | 180 | 350 | 385 | 180 |
80 | 310 | 195 | 445 | 510 | 220 |
100 | 350 | 215 | 460 | 540 | 240 |
125 | 400 | 245 | 530 | 615 | 280 |
150 | 480 | 280 | 600 | 685 | 320 |
200 | 600 | 335 | - | - | - |
