J61W不銹鋼焊接截止閥適用于公稱壓力PN2.5～6.4MPa的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
產品名稱： | 不銹鋼焊接截止閥 | 產品型號： | J61Y |
公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
公稱壓力： | 1.6MPa～6.4.0MPa | 連接方式： | 焊接、法蘭 |
適用溫度： | -29ºC～+570ºC | 驅動方式： | 手輪、傘齒輪、電動 |
閥體材質： | 不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、蒸汽、氣體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
型號 | J61W/H-25 | J61W/H-40 | J61W/H-64 | |
工作壓力（MPa） | 2.5 | 4.0 | 6.4 | |
適用溫度（℃） | ≤425 | |||
適用介質 | 水、蒸汽、油品、腐蝕性氣體 | |||
材料 | 閥桿 | 不銹鋼 | ||
閥體、閥蓋、支架 | 不銹鋼 | |||
閘板、閥瓣、密封面 | 不銹鋼或硬質合金 | |||
閥座密封面 | 不銹鋼 | |||
閥桿螺母 | 不銹鋼 | |||
填料 | 柔性石墨 | |||

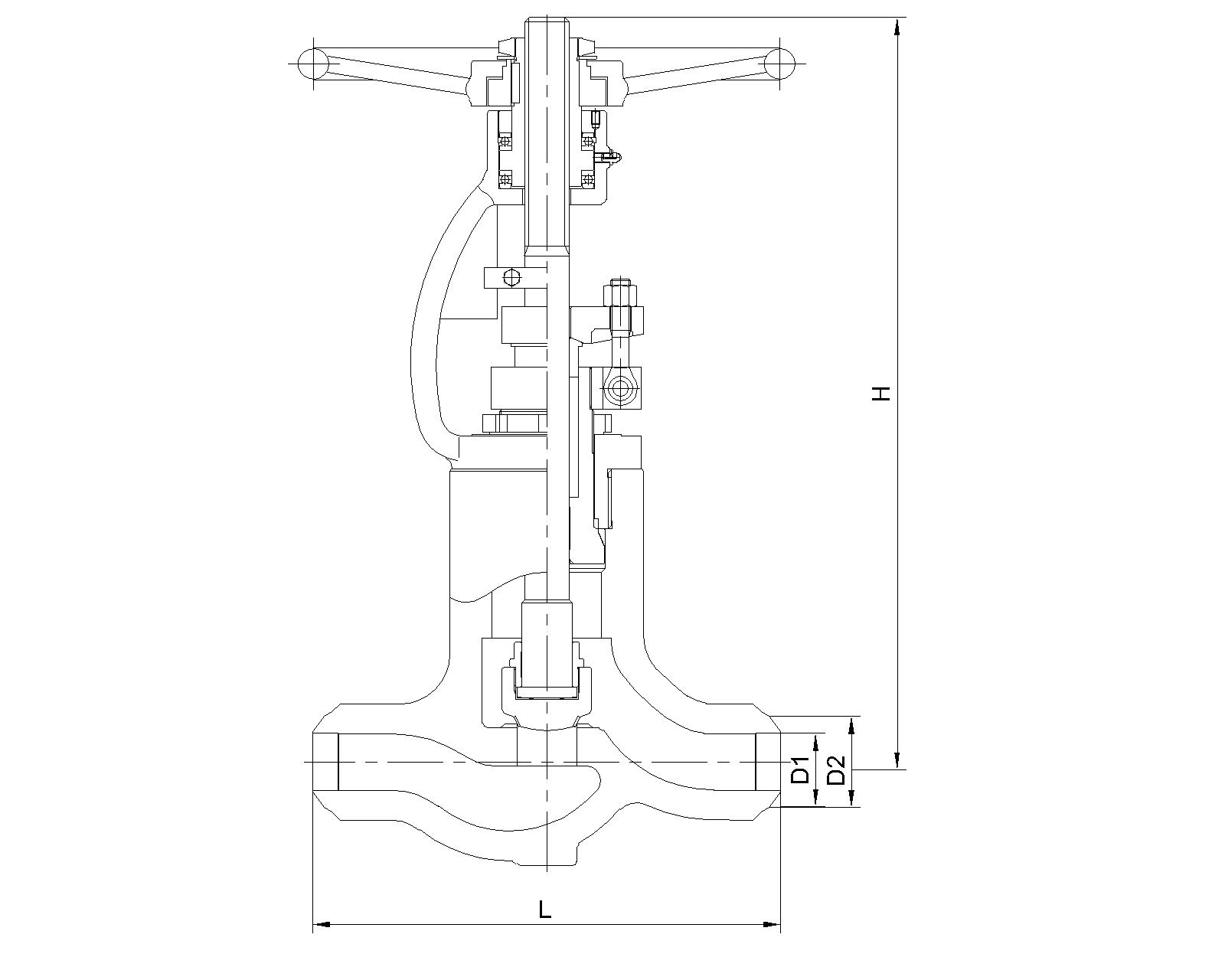

公稱通徑 | 主要外形尺寸和連接尺寸 | ||||
L | D2 | D1 | H | D0 | |
J61H-25P | |||||
15 | 130 | 36 | 19 | 11 | 120 |
20 | 150 | 44 | 26 | 11 | 140 |
25 | 160 | 44 | 33 | 12 | 140 |
32 | 180 | 48 | 34 | - | 180 |
40 | 200 | 55 | 40 | - | 200 |
50 | 230 | 64 | 50 | - | 250 |
65 | 290 | 82 | 65 | - | 250 |
80 | 310 | 94 | 78 | - | 300 |
100 | 350 | 117 | 97 | - | 350 |
125 | 400 | 144 | 122 | - | 400 |
150 | 480 | 170 | 148 | - | 400 |
200 | 600 | 220 | 197 | - | 400 |
J61H-40P | |||||
15 | 13 | 38 | 19 | - | 120 |
20 | 150 | 47 | 26 | - | 140 |
25 | 160 | 47 | 33 | - | 160 |
32 | 180 | 53 | 34 | - | 160 |
40 | 200 | 57 | 40 | - | 200 |
50 | 230 | 68 | 50 | - | 250 |
65 | 290 | 85 | 65 | - | 280 |
80 | 310 | 98 | 78 | - | 320 |
100 | 350 | 122 | 97 | - | 350 |
125 | 400 | 148 | 122 | - | 400 |
150 | 480 | 176 | 148 | - | 400 |
