HG5-89不銹鋼電動放料閥

上一個：[ HG5-16-79搪玻璃放料閥 ] 下一個：[HGU45Y柱塞式放料閥]

產品參數

HG5-89不銹鋼電動放料閥主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

產品名稱：	不銹鋼電動放料閥	產品型號：	HG5-89
公稱通徑：	DN25～DN200	結構形式：	上展式、下展式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+425ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	顆粒狀物料、結晶顆粒、其他物料等	生產廠家：	浙江嵐勝閥門有限公司

標準規范

1.設計制造標準按GB/T12235-2007

2.結構長度標準按企業標準

3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等

4.試驗與檢驗按GB/T13927-2008

上展式與下展式區別

放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

主要零件材質

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥桿	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

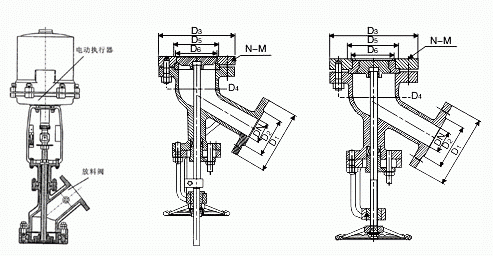

外形結構圖

主要外形尺寸（上展式）

DN	d	D	D1	D2	D3	D4	D5	D6
25	25	115	85	65	115	85	60	40
32	32	135	100	78	135	100	65	45
40	40	145	110	85	145	110	80	60
50	50	160	125	100	160	125	85	70
65	65	180	145	120	180	145	125	85
80	80	195	160	135	195	160	135	95
100	100	215	180	155	215	180	160	130
125	125	245	210	185	245	210	180	140
150	150	280	240	210	280	240	185	165
200	200	335	295	265	335	295	255	230

主要外形尺寸（下展式）

DN	d	D	D1	D2	D3	D4	D5	D6
25	25	115	85	65	135	100	75	55
32	32	135	100	78	145	110	80	57
40	40	145	110	85	160	125	100	65
50	50	160	125	100	180	145	125	70
65	65	180	145	120	195	160	135	90
80	80	195	160	135	215	180	155	130
100	100	215	180	155	245	210	195	135
125	125	245	210	185	280	240	180	145
150	150	280	240	210	335	295	215	185
200	200	335	295	265	405	355	300	220
250	250	405	355	320	460	410	350	240
