一、YQ98001型過濾活塞式可調減壓閥概述

　　YQ98001型過濾活塞式可調減壓閥從性能上講是一種流體控制設備，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥此基礎上，利用液壓傳動原理來控制閥的啟、閉及開度。而達到閥門性能上的要求，并利用管道中的流體作為液壓傳動介質，而不需要獨立的液壓泵站，既節約設備的投資，又節約能源，也能達到自動控制的目的。

二、YQ98001型過濾活塞式可調減壓閥特點

　　1、閥體采用流線型的Y型寬閥體結構，因而具有壓力損失小、力量大(比現有一般腰鼓形閥體的控制閥流量增加25%)且抗汽蝕能力強、減低噪音。

　　2、液壓缸式活塞傳動，動作平穩可靠。動作時有緩沖作用，因此噪音很小。克服薄膜式因壓力、流量急劇變化而產生振動，噪音大及薄膜容易破損的缺點。

　　3、方便實用的傳動密封機構，整個機構具有傳動、導向、密封三大功能，而且與閥體各自獨立。使用時閥體裝在管網中。也可將整個機構拆下，因此維修及更換零配件十分方便。本閥設計有三處定位導向機構。即活塞、閥桿、導向架，能保證閥門開閉時更加準確、可靠，克服其他閥門一點定位而引起不穩定的確定。活塞采用標準件雙Y型自密封原理橡膠圈，使密封安全可靠。機構內設置有彈簧能防止流體壓力流量的急劇變化時所產生的振動，并在無流量時自動關閉閥門，防止介質倒流。液壓缸具有緩沖作用，減少水沖擊壓力即(水錘)對管網的影響。

　　4、根據《建筑給排水設計規范》中有關規定，控制閥前要安裝過濾器，并應便于排污的要求。YQ9800型水力控制閥將控制閥和過濾器合理地結合在一起，且結構長度比一般情況下縮短了45%。以DN100為例，YQ9800型活塞式帶過濾控制閥長度為415mm，而一般情況下的控制閥加過濾器總長為720mm。可見裝YQ9800型水力控制閥DN100要比裝一般控制閥和過濾器在長度上縮短300mm且重量上輕20%。而且管網上少了一個接頭，減少了投資成本。

　　5、YQ9800型多功能過濾活塞式水力控制閥在主閥不變的情況下，可以根據管網中不同的要求，附上合控制系統就可以滿足管網中不同的需求，如可調減閥、安全泄壓閥、遙控浮球閥、緩閉止回閥、電動浮球閥、多功能水泵控控制閥、流量控制閥等。并且可以實現自控、電控、遙控、及控制其開閉的時間和速度。達到一閥多用的作用，為現代的水系統工程，石油等工業領域提供理想的流體控制裝置。

三、YQ98001型過濾活塞式可調減壓閥零件材料

四、YQ98001型過濾活塞式可調減壓閥性能參數

五、YQ98001型過濾活塞式可調減壓閥外形尺寸

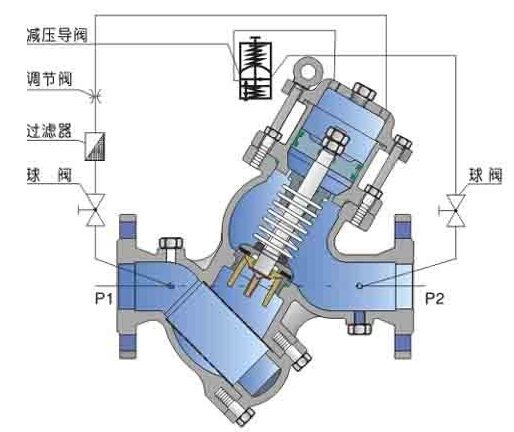

六、YQ98001型過濾活塞式可調減壓閥結構圖
