LHS941X電動調流調壓閥是一種由閥體、活塞、活塞導軌、內置曲柄滑塊機構、密封、內部零件等組成的電動調流調壓閥,其主要采用曲柄滑塊帶動活塞運動,在閥體內部形成軸向對稱的環形流道,并有效地控制流通面積,形成從入口到出口截面為遞減的流道,從而使流體的流速漸升,并通過圓周方向上的多孔,向管路中心方向形成射流對撞,從而達到消能減壓、調節流量的目的。調流調壓閥在小流量工況時,閥門對流體具有良好的消能效果,能有效防止氣蝕;在大流量工況時,閥門可消減流體部分能量,并對流體的部分能量有所保留,保證閥門具有足夠的過流能力。閥體為流線形軸對稱流道，流體在閥體內能被很好地無紊流引導，能顯著降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕系數應不大于0.4。
LHS941X電動調流調壓閥可實現流量的精確控制,保持恒定流量,也可實現大壓差范圍內的調節,保持閥后壓力穩定，具有良好的抗阻塞能力，可適用于有泥沙及小顆粒雜質的流體。本產品可選擇手動和電動兩種控制方式,電動調流調壓閥還可以實現遠程控制,操作人員無需到達現場,即可根據需要進行高精度調節。該閥多用于大型給水工程中,是引水工程經常需要的水力控制閥,其被廣泛應用于流量控制領域,如污水處理廠、自來水廠入水口、排水系統流量調度和控制、市政排水管管理等工程項目中。
產品名稱： | 電動調流調壓閥 | 產品型號： | LHS941X |
公稱通徑： | DN100～DN2000 | 結構形式： | 活塞導軌 |
公稱壓力： | 1.0MPa～2.5MPa | 連接方式： | 法蘭 |
適用溫度： | 0ºC～+80ºC | 驅動方式： | 電動 |
閥體材質： | WCB、碳鋼、鉻鉬釩鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水 | 生產廠家： | 浙江嵐勝閥門有限公司 |

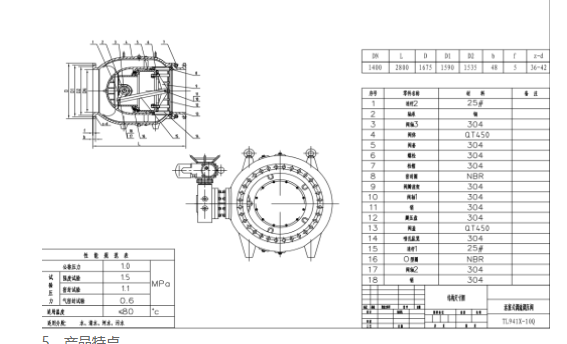

序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 導 軌 | ZCuAl10Fe3 | ZCuAl10Fe3 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 軸 套 | ZCuAl10Fe3 | ZCuAl10Fe3 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 扇 葉 卷 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
10 | 鼠 籠 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
11 | 連 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
12 | 曲 柄 | QT450 | WCB | CF8 | CF8M | CF3M |
1、閥門結構長度按DIN 3230的規定。
2、試驗標準:JB/T9092、GB/T13927、API6D、API598
3、連接法蘭:GB/T17241.6、JB/T79、GB/T9113、ASME B16.5
1、線性度好：由于閥體內部采用特殊結構設計，對于流體的流量控制特性具有良好的線性度，即使在第—個10%行程中仍具有良好的流量控制效果。
2、抗氣蝕、抗震動：充分利用流體動力學原理進行流道設計，消除汽蝕和震動現象對管網的損傷，大大提高閥門和管道的使用壽命。
3、工作可靠：合理設計的流道和密封型式，使該閥可以適用于含有泥沙等小顆粒雜質的流體，不會因雜物造成關閉不嚴而導致泄漏或控制失效。
4、高壓消能：即使在高壓差的情況下，該閥也能有效消除高壓能，將高壓減為低壓，而且不會產生震動和氣蝕現象，有效保證閥門的使用壽命。
5、選材精良：閥門的關鍵部位如閥座、擋塊、導軌等部件均采用特殊的不鋼筋材料制作，此材料耐磨、耐氣蝕，硬度為普通不鋼筋的三倍。
6、浮動閥座：閥座與錐體的連接采用特殊的硅膠粘合，粘性高，耐剪切．浮動閥座在密封時閥座產生自定心效果，使密封更可靠。
7、流體阻力�。涸撻y的結構設計，合理的流道分布，使整個閥門的壓力損失降至影氐有利于節約整個管網的動力消耗。
8、操作扭矩小：閥門中的啟閉件為套閘，其運動方向與主管流體流動方向一致，而且有效受力面積小，因此啟閉閥門所需的操力矩也很小，驅動裝置成本可大幅降低。
9、使用壽命長：閥門中主要密封為金屬對屬，密封可靠，抗流體沖蝕力強，不易被夾雜的垃圾損壞，加之大部分部件采用不銹鋼制造，閥門的使用壽命大大提高。
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | ||||||
10～25 | L | L1 | L2 | H | H1 | A | B | |
100 | 325 | 260 | 130 | 280 | 140 | 250 | 260 | |
125 | 325 | 270 | 140 | 290 | 150 | 300 | 320 | |
150 | 350 | 280 | 150 | 300 | 160 | 320 | 340 | |
200 | 400 | 320 | 160 | 350 | 180 | 370 | 390 | |
250 | 500 | 400 | 190 | 410 | 210 | 450 | 480 | |
300 | 600 | 480 | 230 | 500 | 230 | 530 | 550 | |
350 | 700 | 520 | 250 | 560 | 250 | 550 | 580 | |
400 | 800 | 615 | 308 | 980 | 335 | 345 | 390 | |
450 | 900 | 649 | 347 | 1100 | 400 | 410 | 440 | |
500 | 1000 | 692 | 383 | 1180 | 450 | 460 | 500 | |
600 | 1200 | 747 | 458 | 1250 | 500 | 510 | 600 | |
700 | 1400 | 820 | 528 | 1390 | 600 | 580 | 700 | |
800 | 1600 | 880 | 599 | 1530 | 700 | 680 | 800 | |
900 | 1800 | 930 | 674 | 1650 | 800 | 790 | 900 | |
1000 | 2000 | 1000 | 744 | 1800 | 900 | 860 | 1000 | |
1200 | 2400 | 1200 | 852 | 2010 | 1000 | 950 | 1130 | |
1400 | 2800 | 1250 | 1031 | 2230 | 1250 | 1250 | 1380 | |
1600 | 3200 | 1490 | 1183 | 2480 | 1450 | 1500 | 1600 | |
1800 | 3600 | 2080 | 1360 | 2963 | 1560 | 1750 | 1750 | |
2000 | 4000 | 1910 | 1476 | 2930 | 1850 | 2000 | 1950 | |
