X14H二通壓力表旋塞閥能夠對閥位進行快速準確的判斷，對壓力表的測量準確度進行在線判斷，對壓力表進行在線校驗，壓力表在線拆除時閥門自動關閉，對壓力表的取壓信號進行緩沖及降溫。廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
產品名稱： | 二通壓力表旋塞閥 | 產品型號： | X14H |
公稱通徑： | DN15 | 結構形式： | 圓柱形或圓錐形 |
公稱壓力： | 1.6MPa～2.5MPa～4.0MPa～6.4MPa | 連接方式： | 螺紋 |
適用溫度： | -29ºC～+425ºC | 驅動方式： | 手動 |
閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、蒸汽等 | 生產廠家： | 浙江嵐勝閥門有限公司 |
型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
殼體（水） | 密封（水） | ||||
X14H-4.0C | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ≤300 | 水、蒸汽、油品等 |
X14H-4.0T | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ||
X14H-4.0P | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | 硝酸類 | |
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
X14H-4.0C | 鑄鋼 | 鑄鋼 | 鑄鋼 | 石墨 |
X14H-4.0T | 鑄銅 | 鑄銅 | 鑄銅 | |
X14H-4.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 |

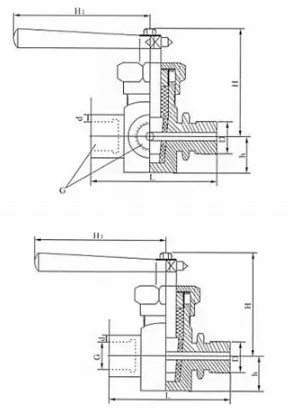

型號 | 尺寸（mm） | ||||||
D | L | G | d | h | H | H1 | |
X14H-4.0C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
X14H-4.0T | |||||||
X14H-4.0P | |||||||
