D344MY雙向四偏心蝶閥

上一個：[ D343H雙向硬碰硬三偏心蝶閥 ] 下一個：[D363H對焊式金屬硬密封蝶閥]

產品參數

雙向硬碰硬四偏心蝶閥將三偏心蝶閥密封圈所在圓錐體內形成的橢圓形密封面的短軸長度延短軸雙向延長,使其橢圓形密封面短軸和長軸相等,變成正圓密封面,此時三偏心蝶閥密封圈所在的圓錐體隨著密封面短軸的拉伸已經變成了橢圓錐(密封面由橢圓變成正圓,隨之發生變化的是密封圈所在椎體的錐底面由正圓變成橢圓),其在該錐體底平面內的拉伸距離則為蝶閥的第四個偏心,在這個橢圓錐里,用任意一個平行于其密封面的平面切割此橢圓錐,得到的圖形均為正圓形。四偏心蝶閥的四個偏心如圖所示,閥桿旋轉中心與密封圈中心線的偏心距為第一偏心,閥桿旋轉中心與蝶閥通道中心線的偏心距為第二偏心,密封圈所在的橢圓錐體中心線與蝶閥通道中心線形成夾角為第三偏心,密封圈所在錐體的錐底面由正圓到橢圓的轉變所延長的偏心距為第四偏心。

產品名稱：	雙向硬碰硬四偏心蝶閥	產品型號：	D344MY
公稱通徑：	DN80～DN2000	閥座密封：	合金、司太立、不銹鋼
公稱壓力：	1.0Mpa～4.0MPa	連接方式：	法蘭式
適用溫度：	-20ºC～+150ºC～425ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、粉體、液體	生產廠家：	浙江嵐勝閥門有限公司

四偏心蝶閥原理示意圖

技術參數

公稱通徑DN（mm）	DN（100～1200）mm、in4-48
公稱壓力PN（MPa）	強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度	碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃
適用介質	水、熱水、蒸汽、油品
法蘭標準	ASME B16.5、ASME B16.47
焊接標準	ASME B16.25
最小壁厚	ASME B16.34
驅動形式	蝸輪傳動、氣動、電動

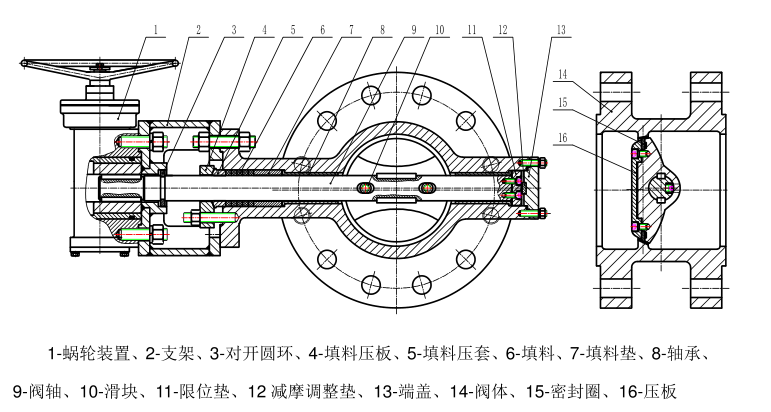

零件材料

閥體	碳鋼、不銹鋼、鉻鉬鋼
蝶板	碳鋼、合金鋼、鉻鉬鋼
閥座	不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

主要外形尺寸PN0.6～1.0MPa

公稱通徑		結構長度標準值	外形尺寸（參考值)				連接尺寸(標準值)				重量 (kg)
公稱通徑		結構長度標準值	H	H1	A1	B1	PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	110	4-14	125	4-18	11
65	21/2	46	115	625	245	72	130	4-14	145	4-18	12
80	3	49	120	645	245	72	150	4-18	160	8-18	14
100	4	56	138	675	355	92	170	4-18	180	8-18	16
125	5	64	164	715	355	92	200	8-18	210	8-18	26
150	6	70	175	800	355	92	225	8-18	240	8-22	28
200	8	71	208	850	250	170	280	8-18	295	8-22	44
250	10	76	243	925	250	170	335	12-18	350	12-22	68
300	12	83	283	1035	450	220	395	12-22	400	12-22	85
350	14	92	310	1070	450	220	445	12-22	460	16-22	121
400	16	102	340	1190	450	220	495	16-22	515	16-22	140
450	18	114	380	1250	650	280	550	16-22	565	20-26	190
500	20	127	410	1290	650	280	600	20-22	620	20-26	260
600	24	154	470	1455	850	380	705	20-26	725	20-30	380
700	28	165	550	1585	850	380	810	24-26	840	24-30	450
800	32	190	640	1700	1250	380	920	24-30	950	24-33	650
900	36	203	710	1965	1250	380	1020	24-30	1050	28-33	830
1000	40	216	770	2015	1250	380	1120	28-30	1160	28-36	1050
1200	48	254	890	2250	1250	380	1340	32-33	1380	32-39	1400

用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨

主要外形尺寸PN1.6～2.5MPa

公稱通徑		結構長度標準值	外形尺寸（參考值）				連接尺寸(標準值)				重量 (kg)
公稱通徑		結構長度標準值	H	H1	A1	B1	PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	125	4-14	125	4-18	11
65	21/2	46	115	625	245	72	145	4-14	145	8-18	12
80	3	49	120	645	245	72	160	8-18	160	8-18	15
100	4	56	138	675	355	92	180	8-18	190	8-22	17
125	5	64	164	715	355	92	210	8-18	220	8-26	27
150	6	70	175	800	355	92	240	8-22	250	8-26	29
200	8	71	208	850	250	170	295	12-22	310	12-26	45
250	10	76	243	925	250	170	355	12-26	370	12-30	69
300	12	83	283	1035	450	220	410	12-26	430	16-30	86
350	14	92	310	1070	450	220	470	16-26	490	16-33	122
400	16	102	340	1190	450	220	525	16-30	550	16-36	141
450	18	114	380	1250	650	280	585	20-30	600	20-36	191
500	20	127	410	1290	650	280	650	20-33	660	20-36	260
600	24	154	470	1455	850	380	770	20-36	770	20-39	380
700	28	165	550	1585	850	380	840	24-36	875	24-42	450
800	32	190	640	1700	1250	380	950	24-39	990	24-48	650
900	36	203	710	1865	1250	380	1050	28-39	1090	28-48	830
1000	40	216	770	2015	1250	380	1170	28-42	1210	28-56	1050
1200	48	254	890	2250	1250	380	1390	32-48	1420	32-56	1400

用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨

主要外形尺寸PN4.0MPa

公稱通徑		結構長度標準值	外形尺寸（參考值）				連接尺寸標準值
公稱通徑		結構長度標準值	H	H1	A1	B1	PN40MPa
毫米	英寸	L	H	H1	A1	B1	D1	Z-d
50	2	43	112	625	250	170	125	4-14
65	21/2	46	115	625	250	170	145	8-18
80	3	49	120	645	250	170	160	8-18
100	4	56	138	675	250	170	190	8-22
125	5	64	164	715	450	220	220	8-26
150	6	70	175	800	450	220	250	8-26
200	8	71	208	850	450	220	320	12-30
250	10	76	243	925	450	280	385	12-33
300	12	83	283	1035	650	280	450	16-33
350	14	92	310	1070	650	280	510	16-36
400	16	102	340	1190	650	280	585	16-39
450	18	114	380				610	20-39
500	20	127	410				670	20-42
