SD41X/SD43H手動伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油、化工、電力、造紙、給排水和市政建設等工業(yè)管道上作調節(jié)流量和載斷流體的理想裝置。
1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。
2、手動伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。
3、密封部位可調節(jié)更換，密封性能可靠。
工作壓力(MPa) | 0.6 | 1.0、1.6、2.5 | ||
適用溫度(℃) | 橡膠密封≤80℃ | 適用溫度(℃) | 金屬硬密封≤425℃ | |
適用介質 | 水、污水、油品、空氣等 | 適用介質 | 水、蒸汽、污水、油品、空氣等 | |
材料 | 閥體 | 灰鑄鐵 | 鑄鋼、不銹鋼 | 球墨鑄鐵 |
蝶板 | 球墨鑄鐵(表面處理) | 球墨鑄鐵、不銹鋼 | 球墨鑄鐵 | |
閥桿 | 2Cr13 | 不銹鋼、碳素鋼 | 鉻不銹鋼 | |
公稱通徑 | DN（mm） | 50～2200 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用溫度 | ≤80℃～425℃ | |||
適用介質 | 空氣、水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
公稱通徑 | 外形尺寸（參考值） | 法蘭尺寸和螺栓尺寸（標準值） | |||||||||||||||||
H | H1 | 設計最大長度L | 設計最小長度L | 設計藏毒L | L2 | 0.6MPa | 1.0MPa | 1.6MPa | |||||||||||
毫米 | 英寸 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | ||||||
50 | 2 | 325 | 240 | 163 | 138 | 151 | 265 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 21/2 | 340 | 250 | 188 | 152 | 170 | 265 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
80 | 3 | 355 | 255 | 192 | 162 | 177 | 320 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 4 | 400 | 275 | 215 | 175 | 205 | 320 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
125 | 5 | 435 | 300 | 230 | 185 | 215 | 340 | 240 | 200 | 176 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
150 | 6 | 455 | 310 | 240 | 196 | 225 | 390 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |

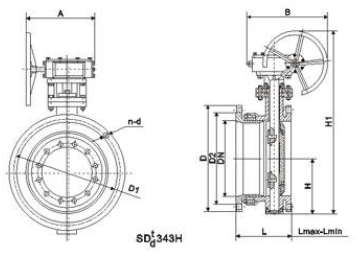

DN | L | L1 max | A | B | E | F | J | M | Do |
50 | 160 | 172 | 83 | 120 | 90 | 205 | 83 | 115 | 200 |
65 | 160 | 172 | 89 | 145 | 90 | 205 | 83 | 115 | 200 |
80 | 180 | 195 | 98 | 158 | 90 | 205 | 83 | 115 | 200 |
100 | 195 | 215 | 110 | 170 | 90 | 205 | 83 | 115 | 200 |
125 | 205 | 225 | 123 | 182 | 90 | 205 | 83 | 115 | 200 |
150 | 205 | 225 | 140 | 210 | 90 | 205 | 83 | 115 | 200 |
200 | 218 | 238 | 170 | 238 | 90 | 205 | 83 | 115 | 200 |
250 | 233 | 258 | 195 | 270 | 90 | 205 | 83 | 134 | 250 |
300 | 248 | 268 | 222 | 300 | 90 | 205 | 83 | 134 | 250 |
350 | 278 | 303 | 252 | 330 | 120 | 265 | 141 | 159 | 250 |
400 | 298 | 323 | 285 | 368 | 120 | 265 | 141 | 159 | 250 |
450 | 311 | 336 | 310 | 402 | 185 | 250 | 115 | 163 | 250 |
500 | 330 | 355 | 337 | 438 | 185 | 250 | 115 | 163 | 315 |
600 | 350 | 375 | 393 | 490 | 245 | 400 | 145 | 185 | 315 |
700 | 364 | 395 | 450 | 558 | 245 | 400 | 145 | 185 | 315 |
800 | 415 | 445 | 515 | 625 | 310 | 460 | 191 | 220 | 315 |
900 | 435 | 475 | 560 | 685 | 310 | 460 | 191 | 220 | 400 |
1000 | 510 | 550 | 610 | 750 | 410 | 55 | 270 | 255 | 400 |
1200 | 590 | 630 | 825 | 880 | 410 | 55 | 270 | 255 | 400 |
1400 | 590 | 630 | 840 | 987 | 520 | 640 | 351 | 320 | 400 |
1600 | 626 | 660 | 960 | 1158 | 520 | 785 | 440 | 335 | 630 |
1800 | 670 | 710 | 1060 | 1258 | 520 | 640 | 351 | 320 | 400 |
2000 | 680 | 720 | 1165 | 1365 | 520 | 640 | 351 | 320 | 400 |
2200 | 700 | 740 | 1325 | 1470 | 520 | 640 | 351 | 320 | 400 |
