DJ61Y低溫長桿截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
產品名稱： | 低溫長桿截止閥 | 產品型號： | DJ61Y |
公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
公稱壓力： | 1.6MPa～16.0MPa | 連接方式： | 法蘭、焊接、螺紋 |
適用溫度： | -29ºC～-196ºC | 驅動方式： | 手輪、傘齒輪 |
閥體材質： | LCB碳鋼、LC3不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 液化天然氣、液氮、液氨、乙烯、丙烯、甲烷 | 生產廠家： | 浙江嵐勝閥門有限公司 |
DJ61Y低溫長桿截止閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃(320oF)的低溫下使用，一般將閥門設計成加長式閥蓋。
1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。

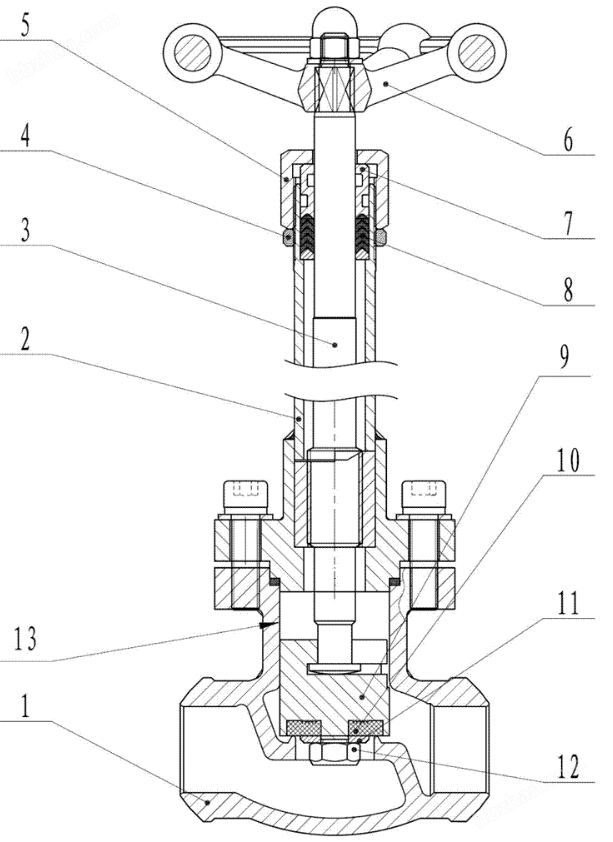

序號 | 零件名稱 | AStoASTM | SStoASTM | ||
A350 LF2 | A350 LF3 | A182 F304 | A182 F316(L) | ||
1 | 閥體 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
2 | 閥瓣 | A276 410 | A276 304(L) | A276 304(L) | A276 316(L) |
3 | 閥蓋 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
5 | 螺栓螺母 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
6 | 閥桿 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 填料壓套 | A276 420 | A182 F304 | ||
9 | 銷釘 | A276 420 | A182 F304 | ||
10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料壓板 | WCB | A351 CF8 | ||
12 | 螺母 | A194 2H | A19 44 | A194 8 | A194 8M |
13 | 閥桿螺母 | A276 410 | |||
14 | 手輪 | A197 | |||
15 | 銘牌 | SS | |||
16 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
17 | 適用溫度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | |
NPS | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
L | 79 | 92 | 111 | 120 | 120 | 172 | 200 | |
H(開) | 330 | 337 | 370 | 480 | 410 | 474 | 546 | |
W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 5.2 | 7.2 | 10.9 | 13.5 | 15.2 | 19.8 | 29.0 |
焊接式 | 4.8 | 6.5 | 9.5 | 11.5 | 13.1 | 17.5 | 26.8 | |
