BQ41F/BQ41H不銹鋼保溫球閥具有保溫保冷特性：閥門設計有夾套，可以注入蒸汽或其他保溫介質，以保持介質溫度。結構形式多樣：包括整體式、兩片式和對夾式保溫球閥，適應不同安裝需求。密封性能良好：設計確保無外漏，提供良好的密封效果。材質優良：主要采用不銹鋼材質，耐腐蝕，適用于多種化學介質。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
產品名稱： | 不銹鋼保溫球閥 | 產品型號： | BQ41F/BQ41H |
公稱通徑： | DN15～DN200 | 結構形式： | 球形 |
公稱壓力： | 1.6Mpa～6.4Mpa | 連接方式： | 法蘭 |
適用溫度： | ≤450ºC | 驅動方式： | 手動、電動、氣動 |
閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、氣體、液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||
GB | ASTM | GB | ASTM | ||||
1 | 夾套 | 25 | A105 | 5 | 球體 | 1Cr18Ni9Ti | SS304不銹鋼 |
2 | 閥座 | WCB | A216-WCB | 6 | 閥桿 | 1Cr13 | A247-410 |
3 | 閥體 | 1Cr18Ni9Ti | SS304不銹鋼 | 7 | 填料 | 柔性石墨 | |
4 | 密封圈 | PTFE、對位聚苯 | 8 | 填料壓蓋 | WCB | A216-WCB | |
設計標準 | ASMEB16.34 GB/T12224 |
結構長度 | ASMEB16.10 GB/T12221 |
連接法蘭 | ASMEB16.34 JB/T79 |
驅動方式 | 手動、電動、氣動 |
試驗和檢驗 | JB/T9092 API 598 |
適用介質 | 重油、膠類等易凝固介質 |

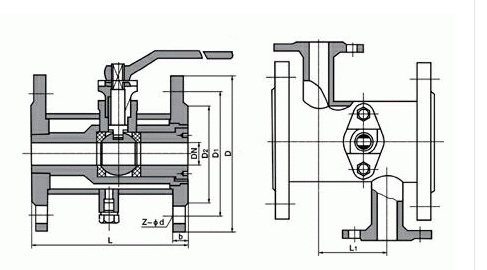

公稱通徑 (DN) | b | L | D | E | Q | H | W | 管螺紋 | ||
(mm) | (in) | (mm) | (in) | P | ||||||
20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
