FQ41F46襯氟放料球閥是一種專為強腐蝕性介質控制而設計的特殊閥門，具有極高的化學穩定性和良好的密封性能。這種閥門的內襯采用氟塑料材料，如FEP(F46)、PCTFE(F3)、PTFE(F4)等，能夠在-50℃至150℃的溫度范圍內，適用于各種濃度的強酸、強堿、有機溶劑及其他腐蝕性氣體和液體介質的管路上使用。FQ41F46襯氟放料球閥的結構形式為浮動直通式，連接形式為法蘭連接。閥體通常采用熔模精密鑄造的碳鋼或不銹鋼材質，具有高強度和光滑的外觀。
閥球與閥桿為一體式金屬嵌件外包氟塑料工藝制造，確保了閥門的耐腐密封性、啟閉靈活性和快速性。閥門的工作原理是通過旋轉閥瓣來控制閥門的暢通或閉塞。由于閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，閥門具有開關輕便、體積小、密封可靠、結構簡單、維修方便等特點。
此外，F(xiàn)Q41F46襯氟放料球閥的兩端法蘭大小不等，一端為標準法蘭，另一端為與反應釜底放料孔配套的法蘭，便于連接在反應釜底，適用于精細化工、制藥、化工行業的反應鍋上和細軟顆粒介質輸送。
產品名稱： | 襯氟放料球閥 | 產品型號： | FQ41F46 |
公稱通徑： | DN15～DN200 | 結構形式： | 球形 |
公稱壓力： | 1.0Mpa～1.6Mpa | 連接方式： | 法蘭 |
適用溫度： | ≤450ºC | 驅動方式： | 手動、氣動、電動 |
閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、氣體、導熱油、液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
1、采用軟密封密封及襯氟工藝，密封性能可靠
2、體積小、重量輕、結構簡單、流阻小、安裝維修方便
3、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，氨氣、鹽水等強腐蝕介質。
零件名稱 | 材料名稱 | |||||
FQ41F46-Z | FQ41F46-C | FQ41F46-P | FQ41F46-R | FQ41F46-PL | FQ41F46-RL | |
閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
球體/閥桿 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
內襯材料 | FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴) | |||||
填料壓蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
填料 | PTFE(F4)聚四氟乙烯 | |||||
螺栓 | 35 | 35 | 1Crl7Ni2 | 1Crl7Ni2 | 1Cr18Ni2 | 1Cr18Ni2 |
緊固螺母 | 45 | 45 | OCrl8Ni9 | OCrl8Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
操作手柄 | WCB | |||||

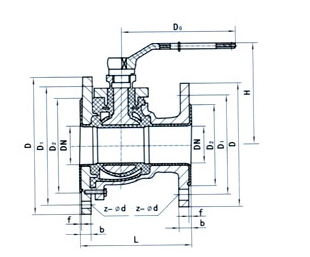

公稱通徑 | PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) | 重量 | |||||||||
DN | L | D | D1 | D2 | f | b | z-φd | D0 | H | kg | |
32 | 140 | 135/160 | 100/130 | 78/115 | 3/3 | 18/20 | 4-φ14/4-φ18 | 200 | 130 | 9 | |
40 | 160 | 145/185 | 110/150 | 85/125 | 3/4 | 18/22 | 4-φ18/4-φ18 | 230 | 135 | 15 | |
79 標 | 50 | 170 | 160/205 | 125/170 | 100/140 | 3/4 | 20/24 | 4-φ18/4-φ18 | 250 | 140 | 18 |
80 | 200 | 195/245 | 160/200 | 130/175 | 4/5 | 22/26 | 4-φ18/8-φ18 | 300 | 205 | 35 | |
69 標 | 50 | 170 | 160/230 | 125/190 | 100/140 | 3/4 | 20/24 | 4-φ18/8-φ14 | 250 | 140 | 18 |
80 | 200 | 195/245 | 160/210 | 130/175 | 4/5 | 22/26 | 4-φ18/10-φ14 | 300 | 205 | 35 | |
100 | 280 | 215/280 | 180/240 | 150/210 | 4/5 | 24/28 | 8-φ18/8-φ23 | 350 | 230 | 44 | |
