Q21F廣式外螺紋球閥結構簡單、體積小、重量輕、流阻小、節(jié)能效果好。且價格經濟。 流體進、出該閥方向可任意選擇，具有雙向作用。 水平管道、垂直管道均可安裝。 操作方便，開關迅速，手柄只需轉動90度即可實現(xiàn)開關。球閥的關閉件是個球體，球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門。 廣式球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣式球閥流體緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
產品名稱： | 廣式外螺紋球閥 | 產品型號： | Q21F |
公稱通徑： | DN15～DN50 | 結構形式： | 球形 |
公稱壓力： | 1.6Mpa～6.4Mpa | 連接方式： | 法蘭、內螺紋、外螺紋、焊接 |
適用溫度： | ≤150ºC | 驅動方式： | 手動、電動、氣動 |
閥體材質： | 碳鋼、WCB、鑄鋼、不銹鋼304/316/316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI、ISO |
適用介質： | 食品、水、油、氣體、液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
適用介質 | 閥體 | 球閥球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
水、蒸汽、油品 | A105、45 | 1Cr18/1Cr18Ni9Ti | 不 | 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
硝酸類 | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
醋酸類 | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |

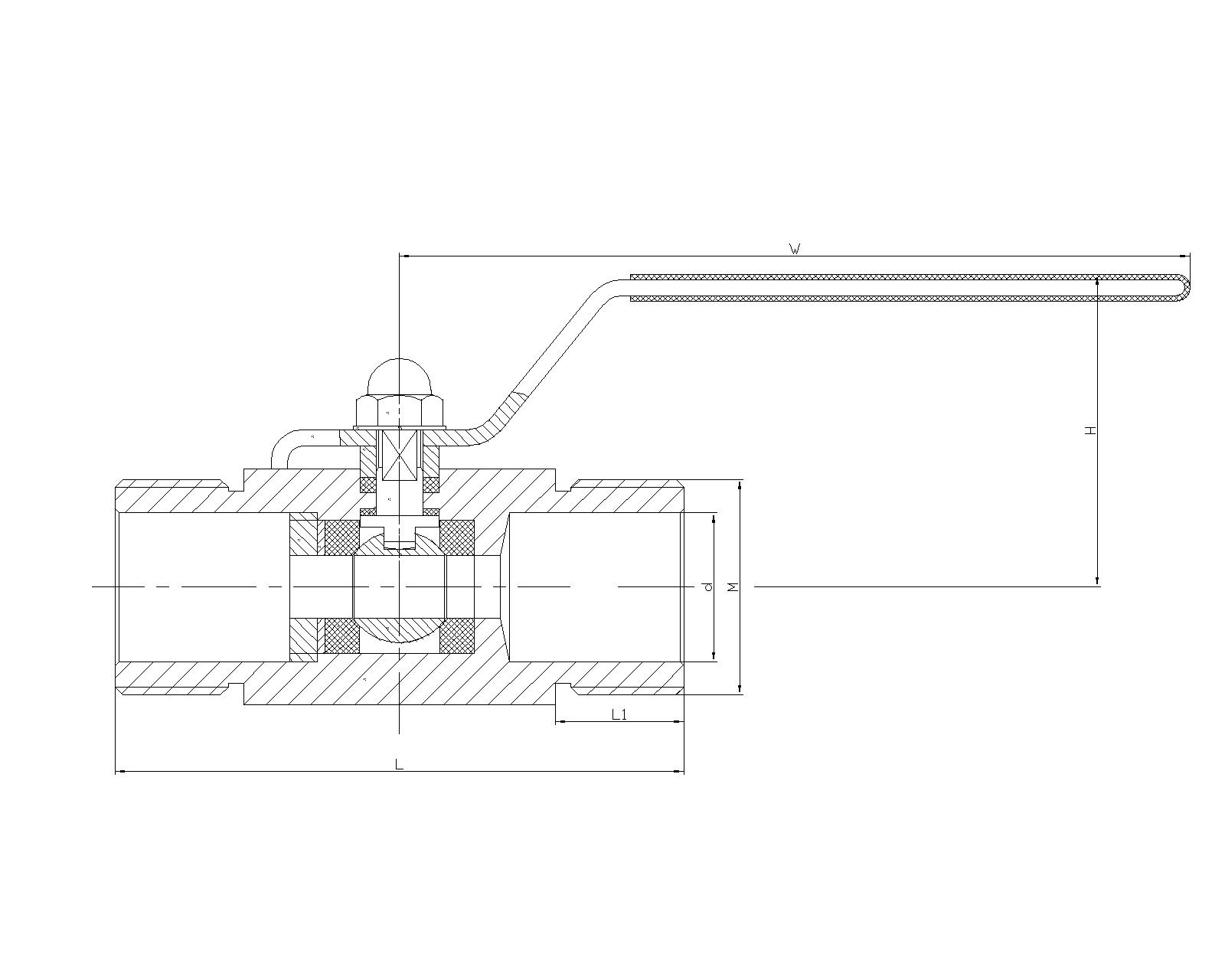

公稱直徑 | 尺寸（mm） | |||||
d | L | L1 | M | W | Q61對焊接頭總長 | |
6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
