Q41F三片式法蘭球閥適用于經常操作的場合，用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。具有啟閉輕便、不受安裝方向限制、無振動、噪聲小等優點，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品名稱： | 三片式法蘭球閥 | 產品型號： | Q41F |
公稱通徑： | DN6～DN100 | 結構形式： | 球形 |
公稱壓力： | 1.6Mpa～6.4Mpa（W.O.G） | 連接方式： | 法蘭 |
適用溫度： | -20～232℃～350℃ | 驅動方式： | 手動、電動、氣動 |
閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、氣及某些腐蝕性液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
流體阻力小：球閥的全通徑設計使得流體阻力與同長度的管道相近，介質流動順暢 。
結構緊湊：體積小、重量輕，便于安裝和維護 。
密封性能好：閥座采用彈性密封結構，保證閥門密封可靠，啟閉輕松 。
閥桿安全：閥桿為有倒密封的下裝式結構，防止閥腔異常升壓時閥桿被沖出 。
驅動方式多樣：支持手動、電動、氣動等多種驅動方式，并可設置90°開關定位機構，根據需要加鎖以防止誤操作 。

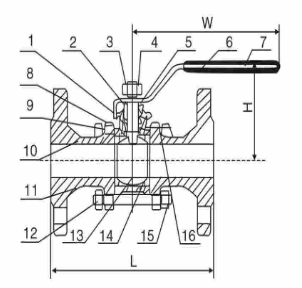

零件名稱 | 材質 | |
不銹鋼 | 碳鋼 | |
螺栓 | 不銹鋼SS304 | 碳鋼 |
彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
螺母 | 不銹鋼SS304 | 碳鋼 |
閥蓋 | 不銹鋼CF8/CF8M | 碳鋼WCB |
閥體 | 不銹鋼CF8/CF8M | 碳鋼WCB |
球體 | 不銹鋼CF8 | 不銹鋼CF8 |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
壓緊螺母 | 不銹鋼SS316 | 不銹鋼SS304 |
彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
w | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
