Q41Y高壓硬密封球閥

產品參數

Q41Y高壓硬密封球閥主要用于石油，天然氣，礦漿，泥漿，灰渣的長距離管線輸送和城市煤氣管道系統。密封形式采用金屬球對金屬閥座密封，具有抗高溫，耐磨損，防火，防靜電等優點，可選用浮動球或固定球結構。高壓硬密封球閥是由旋塞演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90度實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。

產品名稱：	高壓硬密封球閥	產品型號：	Q41Y/Q61Y/Q11Y
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～32.0Mpa、Class 150～2500Lb	連接方式：	法蘭、焊接、內螺紋、外螺紋
適用溫度：	≤380ºC	驅動方式：	電動、氣動
閥體材質：	鍛鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、氣體、天然氣	生產廠家：	浙江嵐勝閥門有限公司

產品特點

1.本產品所有部件均為鍛件

2.采用下裝式閥桿,設備倒密封結構

3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏

4.密封面采用STL合金，可耐磨耐高溫。

5防靜電、防火設計。

設計標準（美標）

設計和制造標準按照: ASME B16.34,API6D等；

結構長度按照: ASME B16.10；

連接端尺寸按照：ASME B16.5,ASME B16.25；

檢驗和測試按照: API598；

防火設計按照：API607；

計標標準（國標）

設計和制造標準按照: GB12237—1989通用閥門法蘭和對焊連接鋼制球閥

結構長度按照: GB12221；

連接端尺寸按照：JB/T79,GB9113,HG20592；

檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門壓力試驗

主要零件材料

零件名稱	碳鋼A105	高溫合金鋼F22	超超臨界合金鋼F91
閥體	ASTM A105	A182 F22	A182 F91
閥座	ASTM A105噴涂碳化鉻	A638 660 噴涂碳化鉻	A638 660 噴涂碳化鉻
球體	1Cr13噴涂碳化鉻	A638 660 噴涂碳化鉻	A638 660 噴涂碳化鉻
閥桿	1Cr13	A638 660	A638 660
閥桿密封圈	304SS+柔性石墨	INCONEL絲+柔性石墨	INCONEL絲+柔性石墨
彈簧	INCONEL X-750	INCONEL X-750	INCONEL X-750
螺栓	A193 B7	A193 B16	A193 B16
螺母	A194 2H	A194 4	A194 7

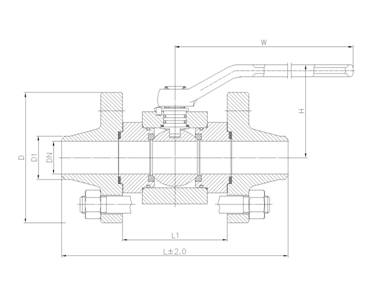

法蘭）結構尺寸圖

（法蘭）主要外形尺寸和重量

型號	公稱通徑 DN（mm）	L	L1	D	D1	M	D2	Z-φd	b	H	LO	重量（kg）
Q41N-160 (尼龍) Q41Y-160 (司太立合金)	10	210	52	95	60	M24×2	18	3-18	20	77	220	5
	15	230	62	95	60	M24×2	20	3-18	20	85	220	6
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	105	68	M33×2	28	3-18	22	100	250	10
	32	300	100	115	80	M42×2	38	4-18	24	120	300	19
	40	350	110	165	115	M52×2	48	6-26	30	150	400	26
	50	400	130	165	115	M64×3	58	6-26	32	165	400	39
	65	490	140	200	145	M80×3	74	6-29	40	180	500	53
	80	580	150	225	170	M100×3	94	6-33	50	200	600	76
	100	620	178	260	195	M125×4	115	6-36	60	245	800	130
Q41N-320 (尼龍) Q41Y-320 (司太立合金)	10	210	52	95	60	M24×2	18	3-18	20	77	220	5
	150	230	62	105	68	M33×2	28	3-18	20	85	220	6.5
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	115	80	M42×2	35	4-18	25	100	250	11
	32	300	100	135	95	M48×2	41	4-22	30	120	300	21
	40	350	110	165	115	M64×2	47	6-26	35	150	400	28
	50	400	130	200	145	M80×3	70	6-29	40	165	450	41
	65	490	140	225	170	M100×3	90	6-33	50	180	500	56
	80	580	150	260	195	M125×4	112	6-36	55	200	600	79
	100	620	178	300	235	M155×4	135	8-36	65	245	800	134

（焊接）結構尺寸圖

（焊接）主要外形尺寸和重量

型號	公稱通徑DN（mm）	尺寸（mm）						重量（kg）
型號	公稱通徑DN（mm）	L	L1	D	D1	H	Lo	16.MPa	32.0MPa
Q61N-320 (尼龍) Q61Y-320 (司太立合金)	10	150	60	90	18	58	220	4	4.5
	15	170	70	100	23	62	220	4.5	5
	20	190	80	110	29	7S	250	6.5	7
	25	205	95	115	36	80	250	8	9
	32	230	110	150	43	96	300	16	18
	40	260	120	170	49	111	400	22.5	24
	50	330	140	200	61	128	400	35	38
	65	360	150	225	80	180	500	48	52
	80	380	160	270	105	200	600	67	72
	100	430	188	320	118	245	800	116	124

（內螺紋）結構尺寸圖

（NPT螺紋）主要外形尺寸

口徑	d	L	L1	H	W	D	L3
口徑	流量	總長	中段瓣總長	中心高度	手柄長度	半插口	有效長度
NPT3/8″	10	100	60	62	150	17.80	10
NPT1/2″	14	100	60	65	150	21.85	10
NPT3/4″	19	140	80	74	180	27.30	13
NPT1″	24	140	80	80	180	34.05	13
NPT11/4″	31	160	9	95	255	42.80	13
NPT11/2″	39	180	100	98	255	48.80	13
NPT2″	48	200	110	108	255	61.35	16
NPT21/2″	63	-	-	-	-	74.20	16
NPT3″	78	-	-	-	-	90.15	16
NPT4″	98	-	-	-	-	115.80	19

采用：ASME、B16.11-1991標準。

（G螺紋）主要外形尺寸

公稱通徑DN（mm）	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺紋	尺寸（mm）					管螺紋	尺寸（mm）
	管螺紋	d	L	H	W	E	管螺紋	H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	90	130
