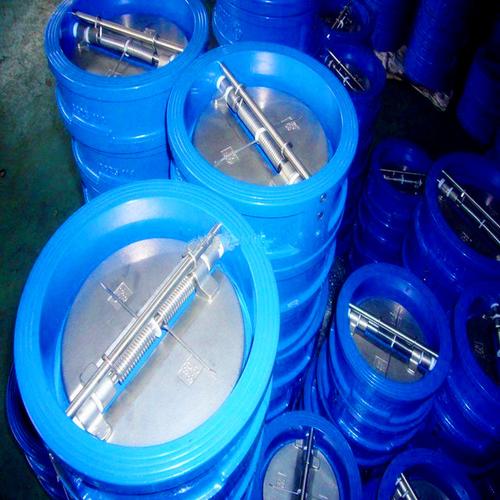

超低壓降止回閥是一種為低壓差系統研究開發的一種新型止回閥。通過精確的計算和創新的設計,能保證閥門在1000Pa~3000Pa的低壓差工況下打開閥瓣,使輸送介質保證流量要求的情況下通過閥門;同時也能在1000Pa~3000Pa低壓差工況靈敏關閉閥瓣,阻止介質的倒流,從而保證管道和設備的安全。
超低壓降止回閥廣泛應用于真空泵系統、空壓系統、氮封系統以及其他低壓差的工況,是低壓差工況系統的理想產品。
產品名稱: | 超低壓降止回閥 | 產品型號: | H76H、H76Y |
驅動方式: | 自力式 | 連接形式: | 對夾 |
結構形式: | 旋啟式 | 密封材料: | 硬質合金、鑄鋼、橡膠 |
壓力范圍: | 1000Pa~3000Pa | 公稱通徑: | DN15-DN800 |
常用材質: | 不銹鋼 | 技術咨詢: | 130 5786 6999 |
1、體積小,重量輕,結構緊湊、維修方便
2、閥板采用對偶式,在彈簧的彈性力下矩下可自行速閉
3、因速閉作用,可防止介質倒流
4、閥體結構長度尺寸小,剛性好
5、安全方便,可用于水平垂直兩個方向安裝
H76Y不銹鋼碟形對夾止回閥 對夾式單向閥 不銹鋼蝶形逆止閥執行標準
1、法蘭連接尺寸:GB/T1724.1-98
2、結構長度:GB/T12221-1989,ISO5752-82

配管法蘭 | 公稱壓力 | 常規產品型號 | ||||||
主要 零件 材料
| 閥體 | WCB(A105) | ZG1Cr18Ni9Ti | CFB(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316M) |
閥擗 | CF8 | CF8 | CF8 | CF3 | CF9M | CF8M | CF3M | |
目軸 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | ZG1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | |
適用工況 | 適用介質 | 水、蒸汽、 油品等 | 硝酸等腐蝕性介質 | 強氧化性 介質 | 醋酸等腐蝕性介質 | 尿素等腐 蝕性介質 | ||
適用溫度(℃) | -29~425 | -196~540 | -196~425 | -196~540 | -196~455 | |||
注:本表為常規對夾式止回閥的型號編制,主要零件材料及適用工況,其他要求及其型號編制參見對夾式止回閥型號編制方法 | ||||||||
公稱壓力 | 公稱通徑 | 尺寸 | |||||
L | D | D3 | D2 | ||||
PN1.6MPa PN2.5MPa | 50 | 60 | 108 | 56 | 51 | ||
65 | 67 | 128 | 73 | 65 | |||
80 | 73 | 142 | 88 | 80 | |||
100 | 73 | 162 | 108 | 102 | |||
125 | 86 | 192 | 132 | 127 | |||
150 | 98 | 218 | 160 | 152 | |||
200 | 127 | 273 | 210 | 203 | |||
250 | 146 | 328 | 266 | 254 | |||
300 | 181 | 384 | 310 | 305 | |||
350 | 184 | 444 | 355 | 350 | |||
400 | 191 | 496 | 405 | 400 | |||
450 | 203 | 556 | 455 | 450 | |||
500 | 219 | 618 | 505 | 500 | |||
600 | 222 | 732 | 605 | 600 | |||
700 | 305 | 802 | 700 | 695 | |||
800 | 305 | 912 | 800 | 796 | |||
900 | 368 | 1012 | 903 | 898 | |||
1000 | 432 | 1126 | 1055 | 1050 | |||
1200 | 524 | 1340 | 1205 | 1200 | |||
H76對夾蝶式止回閥外形尺寸(mm)
公稱通徑 | 公稱壓力 | 尺寸 | ||||
L | D | D3 | D2 | |||
PN4.0MPa | 50 | 60 | 108 | 56 | 51 | |
65 | 67 | 128 | 73 | 65 | ||
80 | 73 | 142 | 88 | 80 | ||
100 | 73 | 168 | 108 | 102 | ||
125 | 86 | 194 | 132 | 127 | ||
150 | 98 | 224 | 160 | 152 | ||
200 | 127 | 291 | 210 | 203 | ||
250 | 146 | 353 | 266 | 254 | ||
300 | 181 | 418 | 310 | 305 | ||
350 | 9222 | 475 | 355 | 350 | ||
400 | 232 | 547 | 405 | 400 | ||
450 | 264 | 572 | 455 | 450 | ||
500 | 292 | 628 | 505 | 500 | ||
600 | 318 | 745 | 608 | 600 | ||
PN6.3MPa | 50 | 60 | 114 | 58 | 51 | |
65 | 67 | 138 | 73 | 65 | ||
80 | 73 | 148 | 88 | 80 | ||
100 | 79 | 174 | 108 | 102 | ||
125 | 105 | 211 | 132 | 127 | ||
150 | 136 | 248 | 162 | 152 | ||
200 | 165 | 310 | 212 | 200 | ||
250 | 213 | 362 | 266 | 250 | ||
300 | 229 | 422 | 310 | 305 | ||
350 | 273 | 487 | 355 | 350 | ||
400 | 305 | 541 | 405 | 400 | ||
PN10.0MPa | 50 | 60 | 120 | 58 | 51 | |
65 | 67 | 144 | 73 | 65 | ||
80 | 73 | 154 | 88 | 80 | ||
100 | 79 | 181 | 108 | 102 | ||
125 | 105 | 218 | 132 | 127 | ||
150 | 135 | 258 | 162 | 152 | ||
200 | 165 | 324 | 212 | 200 | ||
250 | 213 | 392 | 266 | 250 | ||
300 | 229 | 456 | 312 | 305 | ||
350 | 273 | 510 | 355 | 350 | ||
400 | 305 | 570 | 405 | 400 | ||
