GI不銹鋼高真空蝶閥 有圓管形閥體，閥體的一端有流體進口，閥體的另一端有流體出口，閥體的內圓周上靠近流體進口處有閥體密封環，閥體的側壁有軸孔，軸孔上有伸進閥體內的閥軸，閥軸在閥體內的一段有蝶板，蝶板的外圓周有與閥體密封環相配合的具有一定壓力的水被閥體內的兩組密封副和填料函內的雙向V形填料保持在閥體內的兩組密封副和填料函雙向V形填料之間，使本產品具有較高密封性能，即使在較高負壓力下工作也能保證蝶閥具有較高密封性能。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
產品名稱： | 不銹鋼高真空蝶閥 | 產品型號： | GI |
公稱通徑： | DN40～DN1200 | 閥座密封： | 氟橡膠、丁晴橡膠、金屬座 |
公稱壓力： | 105～1.3×10-4Pa | 連接方式： | 對夾式 |
適用溫度： | -30ºC～+150ºC | 驅動方式： | 手動、電動、氣動 |
閥體材質： | 鑄鋼、不銹鋼、316、316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 空氣 | 生產廠家： | 浙江嵐勝閥門有限公司 |
適用范圍：Applicability | 105～1.3×10-4Pa |
閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
適用溫度：Applicable Temperature | -25～+80℃(丁腈橡膠) |
氣源壓力：Mains Voltage | 0.4～0.6MPa |
安裝方向：Mounting Direction | 任意 |
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠
真空標準：GB6070

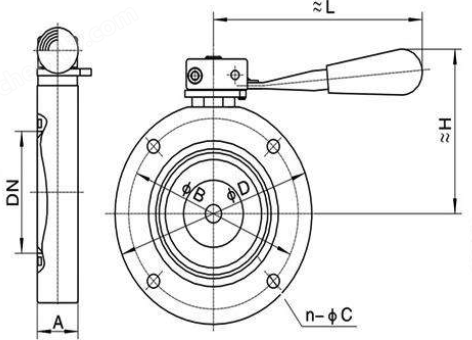

型號 | DN | D | D0 | B | N | C | H | L |
GI-32 | 32 | 90 | 70 | 22 | 4 | 9 | 130 | 140 |
GI-40 | 40 | 100 | 80 | 22 | 4 | 9 | 140 | 155 |
GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
GI-63 | 63 | 130 | 110 | 28 | 4 | 9 | 170 | 190 |
GI-80 | 80 | 145 | 125 | 28 | 8 | 9 | 185 | 212 |
GI-100 | 100 | 165 | 145 | 28 | 8 | 9 | 206 | 242 |
GI-125 | 125 | 200 | 175 | 34 | 8 | 11 | 240 | 283 |
GI-160 | 150 | 225 | 200 | 34 | 8 | 11 | 265 | 320 |
GI-200 | 200 | 285 | 260 | 40 | 12 | 11 | 334 | 400 |
GI-250 | 250 | 335 | 310 | 45 | 12 | 11 | 384 | 473 |
GI-320 | 300 | 425 | 395 | 50 | 12 | 147 | 472 | 568 |
GI-400 | 400 | 510 | 480 | 60 | 16 | 14 | 560 | 700 |
真空標準：JB919
型號 | DN | D | D0 | B | N | C | H | L |
GI-32 | 32 | 78 | 64 | 22 | 4 | 7 | 118 | 134 |
GI-40 | 40 | 85 | 70 | 22 | 4 | 7 | 125 | 147 |
GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
GI-63 | 63 | 125 | 105 | 28 | 4 | 9 | 165 | 187 |
GI-80 | 80 | 145 | 125 | 28 | 4 | 9 | 185 | 212 |
GI-100 | 100 | 170 | 145 | 28 | 4 | 12 | 210 | 244 |
GI-125 | 125 | 195 | 170 | 34 | 4 | 12 | 238 | 280 |
GI-150 | 150 | 220 | 195 | 34 | 8 | 12 | 263 | 317 |
GI-200 | 200 | 275 | 250 | 40 | 8 | 12 | 324 | 396 |
