H61Y,H64Y鍛鋼自密封止回閥

上一個：[ H61Y,H61H承插焊止回閥 ] 下一個：[H64Y,H44Y鍛鋼旋啟式止回閥]

產品參數

H61Y、H64Y鍛鋼自密封止回閥采用壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。內腔壓力越高密封性能越好。閥瓣和閥座的密封面采用硬質合金堆焊而成，具有耐高溫沖刷，耐磨損等特點，是用于高溫高壓蒸汽、油品等介質的理想閥門。

產品名稱：	鍛鋼自密封止回閥	產品型號：	H61Y、H64Y
公稱通徑：	DN15～DN50	結構形式：	升降式、旋啟式
公稱壓力：	1.6MPa～42.0MPa 150LB-2500LB	連接方式：	承插焊、內螺紋、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鍛鋼A105、A182、F22、304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浙江嵐勝閥門有限公司

設計結構和特征

符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25

采用以下結構

全徑或縮徑

結構長度按ANSI B16.5 F16.5

法蘭自緊式閥蓋

明桿支架型

自定心壓板壓套式

整體上密封座

整體閥體法蘭

對焊接端符合ASME B16.25

RTJ閥體閥蓋連接形式

螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。

標準材質明細表900LB～1500LB（升降式自密封）

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276 420	A276304	A276304(L)	A276316(L)
3	密封螺母	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封圈	A276 304L	A276 304L	A182F304(L)	A276 316L
5	固定螺母	A1942H	A1944	A1948	A194 8M
6	提升螺栓	A1942H	A1944	A1948	A194 8M
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

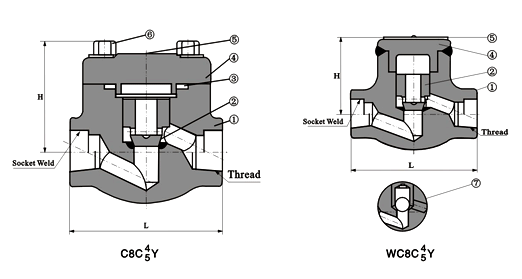

外形結構圖

主要外形尺寸900LB～1500LB（升降式自密封）

NPS		1/2"	3/4"	1"	1/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
L	2500LB	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	7.5	7.0	6.8	18.5	18.1	20.3
重量	2500LB	9.0	7.6	8.4	19.5	20.1	21.8

外形結構圖

主要外形尺寸900LB～2500LB（升降式自密封）

NPS		1/2	3/4	1	11/4	11/2	2
(PRJ) L	900Lb-1500Lb	216	229	254	279	305	368
(PRJ) L	2500Lb	264	273	308	349	384	451
H	900Lb-1500Lb	117	117	117	152	152	195
H	2500Lb	117	117	117	152	152	195
重量	900Lb-1500Lb	10.5	11.9	13.9	19.9	26.9	32.5
重量	2500Lb	12.6	14.9	16.5	24.8	30.0	35.0

標準材質明細表900LB～2500LB（旋啟式自密封）

序號	零件名稱	CSTOASTM	ASTOASTM	SSTOASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥座	A276410	A276304	A276304(L)	A276316(L)
2	銷釘	A276420		A182F304	A182F316
3	密封圈	A276304L			A276316L
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	閥體	A105	A182F22	A182F304(L)	A182F316(L)
6	閥蓋	A105	A182F22	A182F304(L)	A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	四開環	A276420	A182F304		A182F316
9	吊橋	A193B7	A193B16	A193B8	A193B8M
10	搖桿	A105	A182F22	A182F304(L)	A182F316(L)
11	閥瓣	A276410	F304	A182F304(L)	F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

外形結構圖

主要外形尺寸900LB～2500LB（旋啟式自密封）

NPS		1/2”	3/4”	1”	11/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
L	2500lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	8.2	7.8	7.7	19.8	19.2	21.3
重量	2500lb	10.0	9.6	9.4	21.5
