H61Y、H61H承插焊止回閥密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。
產品名稱： | 承插焊止回閥 | 產品型號： | H61Y、H61H |
公稱通徑： | DN15～DN50 | 結構形式： | 升降式 |
公稱壓力： | 1.6MPa～42.0MPa 150LB-2500LB | 連接方式： | 承插焊、內螺紋、法蘭 |
適用溫度： | -29ºC～+550ºC | 驅動方式： | 介質推動 |
閥體材質： | 鍛鋼A105、A182、F22、304、316、316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、氣體、液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
1、螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接。
2、焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接。
3、壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。

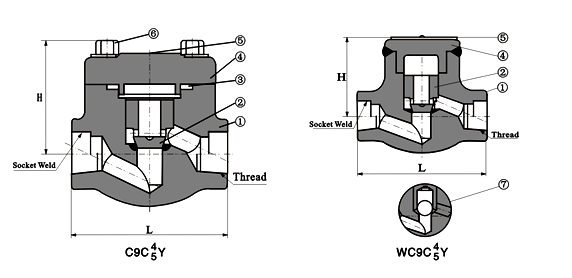

序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
A105 | F22 | F304（L） | F316（L） | ||
1 | 閥體 | A105 | A182F22 | A182F304（L） | A182F316（L） |
2 | 閥瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
3 | 密封螺母 | 316夾柔性石墨 | 316夾PTFE | ||
4 | 密封圈 | A105 | A182F22 | A182F304（L） | A193 B8（M） |
5 | 固定螺母 | SS | |||
6 | 提升螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
NPS | 縮徑 | 3/8” | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2” | 2 1/2” |
全徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
NPS | 縮徑 | 3/8” | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2” | 2 1/2” |
全徑 | 3/8” | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2” | ||
L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
W | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | |
重量 | 螺栓式 | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 |
焊接式 | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 | |
序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 閥瓣 | A276 420 | A276304 | A276304(L) | A276316(L) |
3 | 密封螺母 | A105+STL | F22+STL | A182 F304(L) | F316(L) |
4 | 密封圈 | A276 304L | A276 304L | A182F304(L) | A276 316L |
5 | 固定螺母 | A1942H | A1944 | A1948 | A194 8M |
6 | 提升螺栓 | A1942H | A1944 | A1948 | A194 8M |
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
NPS | 1/2" | 3/4" | 1" | 1/4" | 11/2" | 2" | |
L | 900LB～1500LB | 140 | 140 | 140 | 178 | 178 | 216 |
2500LB | 186 | 186 | 186 | 232 | 232 | 279 | |
H | 117 | 117 | 117 | 152 | 152 | 195 | |
重量 | 900LB～1500LB | 7.5 | 7.0 | 6.8 | 18.5 | 18.1 | 20.3 |
2500LB | 9.0 | 7.6 | 8.4 | 19.5 | 20.1 | 21.8 | |
